Was ist eine THT-Bestückung?

Eine THT-Bestückung bezieht sich auf den Prozess der Montage von elektronischen Bauteilen auf einer Leiterplatte mithilfe der Through-Hole-Technology (Durchsteckmontage). Hier sind die Schritte und Merkmale einer THT-Bestückung:

1. Bauteile mit Drahtanschlüssen: In einer THT-Bestückung werden elektronische Bauteile verwendet, die Drahtanschlüsse oder Stifte haben, die durch vorher gebohrte Löcher (Durchgangslöcher) in der Leiterplatte gesteckt werden können.
2. Bohren von Löchern: Bevor die Bauteile montiert werden können, werden Löcher in die Leiterplatte gebohrt, an den Stellen, an denen die Bauteile platziert werden sollen. Diese Löcher dienen dazu, die Drahtanschlüsse der Bauteile aufzunehmen.
3. Platzieren der Bauteile: Die Bauteile werden manuell oder mithilfe von Bestückungsautomaten in die vorher gebohrten Löcher gesteckt. Die Drahtanschlüsse der Bauteile ragen auf der Unterseite der Leiterplatte heraus.

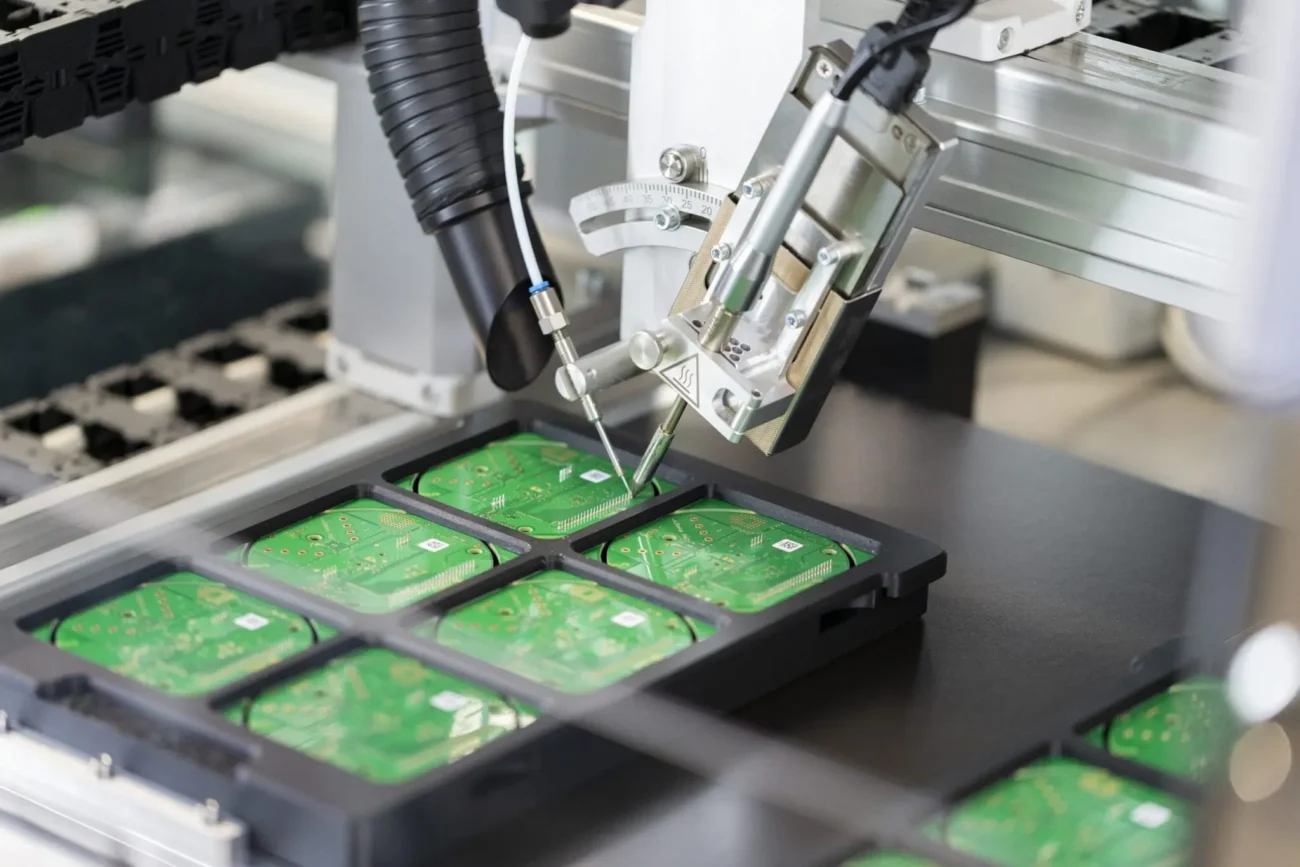

4. Löten der Bauteile: Nachdem die Bauteile platziert sind, werden sie durch Löten an der Unterseite der Leiterplatte befestigt. Dies kann durch verschiedene Lötverfahren erfolgen, wie z. B. Wellenlöten oder Selektivlöten.
5. Mechanische Stabilität: THT-Bestückungen sind in der Regel stabiler und widerstandsfähiger gegenüber Vibrationen und mechanischen Belastungen, da die Bauteile fest durch die Löcher in der Leiterplatte gehalten werden.
6. Manuelle Arbeit: Die THT-Bestückung erfordert oft manuelle Arbeit, da das Platzieren der Bauteile in die Löcher in der Regel nicht automatisiert ist. Dies kann in kleineren Produktionsmengen praktikabel sein, ist jedoch zeitaufwendiger als die automatisierte SMD-Bestückung (Surface Mount Device).

THT-Bestückungen werden häufig in Anwendungen eingesetzt, in denen mechanische Stabilität und Zuverlässigkeit entscheidend sind, wie beispielsweise in der Luftfahrt- und Automobilindustrie oder in industriellen Anwendungen. In Massenproduktionen und in Anwendungen, bei denen eine hohe Packungsdichte auf der Leiterplatte erforderlich ist, kommt die SMD-Bestückung zum Einsatz.
